丰满少妇理伦a片在线看,99久久久无码国产精品免费,日韩国产精品无码一区二区三区,日韩高清无码

近期某所對大連義邦的Xantu.Layr納米纖維膜進(jìn)行了CAI值測試，其中在壓縮剩余強(qiáng)度、損傷面積測試結(jié)果尤為突出。測試結(jié)果CAI可提升44%，實(shí)驗(yàn)材料分別是1.5gsm XLB和4.5gsm XLA 兩款，鋪層方式為24層碳布，在每2層之間添加納米纖維膜，采用液體成型工藝，測試結(jié)果不加納米纖維膜的CAI值為215MPa，添加后提升到270MPa，整體提升25%。同時對其他增韌材料，在相同的條件下進(jìn)行測試，CAI值雖有一定提升，但顯著降低力學(xué)性能包括拉伸強(qiáng)度、壓縮強(qiáng)度、彎曲強(qiáng)度，抗分層性下降，整體數(shù)據(jù)不如Xantu.Layr納米纖維膜。

沖擊后壓縮強(qiáng)度許用值是復(fù)合材料結(jié)構(gòu)設(shè)計(jì)重最要參數(shù)之一，按NASA（或美國先進(jìn)復(fù)合材料供應(yīng)商協(xié)會）試驗(yàn)標(biāo)準(zhǔn)得到的CAI（沖擊后的壓縮強(qiáng)度）值經(jīng)常被材料研究人員作為復(fù)合材料體系研制的重要指標(biāo)，經(jīng)常被結(jié)構(gòu)設(shè)計(jì)師作為選材的重要依據(jù)。高CAI值的復(fù)合材料體系具有高損傷容限的結(jié)構(gòu)。

納米纖維膜不同層間實(shí)驗(yàn)對比

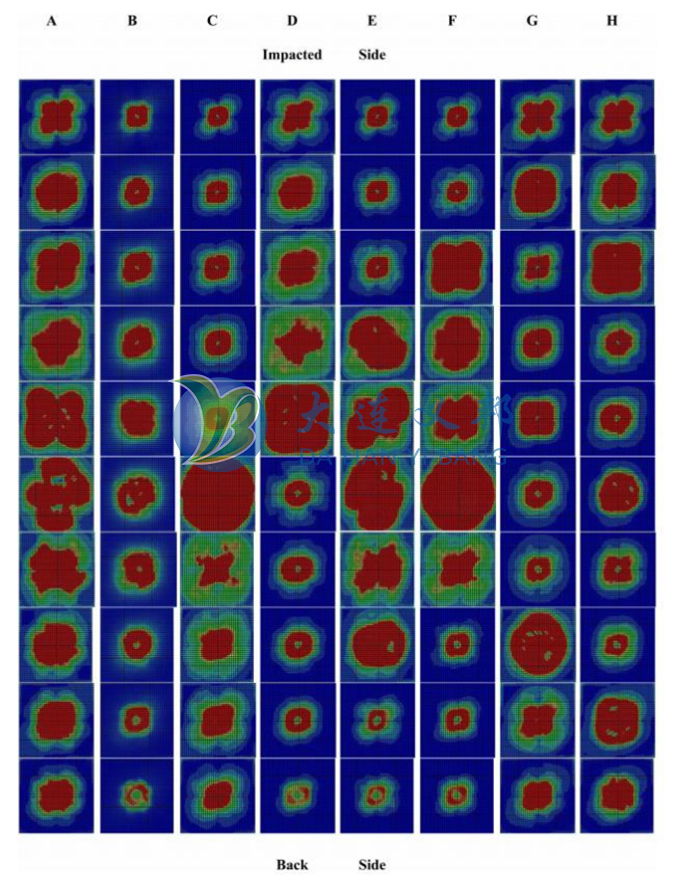

A-H 8款樣板的分層破損區(qū)域見紅色部分

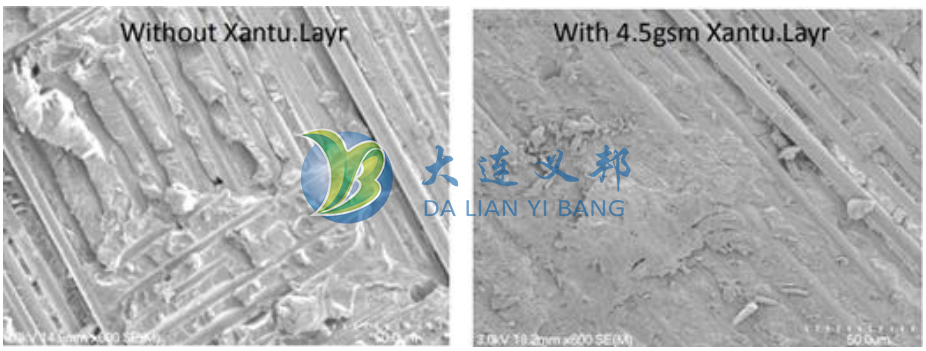

含有和不含有納米纖維膜的實(shí)驗(yàn)樣品的斷口形態(tài)如上圖所示
